功耗。



借助脉冲供电、休眠模式可实现内置该芯片的传感器工作电流 < 10mA。

兼容各种尺寸、型号的客户端产品。

尺寸。

雷达远远没有你想的那么“金贵”。

成本。

微/运动感知
近距轻扫
存在感知
物联网+

一发,一收,

仅此而已。

多种智能感知场景解决方案

  • PIN编号

    OPOUT1

    功能

    1

    OPOUT1

    第一级运放中频信号输出

    2

    MIXERN

    原始中频信号输出N端

    3

    MIXERP

    原始中频信号输出P端

    5

    FDBK

    运放反馈端

    6

    OPOUT2

    第二级运放中频信号输出

    9

    TX

    射频信号输出端

    13

    VDDESD

    1.2V静电释放保护电压

    14 VDDPA 1.2V功率放大器电源接口

    15

    VDD_T

    1.2V发射器电源接口

    16

    PW_ADJ

    射频功率调节电压

    17

    VDD_R

    1.2V接收器电源接口

    18

    VDD_B

    1.2V模拟基带电源

    21

    RX

    射频信号输入接口

    4,7,8,10,11,12,19,20,22,23,24

    NC

    未链接

    25

    VSS

    接地接口

  • 象征 尺寸(毫米) 尺寸(英寸)
    最小 典型 最大 最小 典型 最大
    A 0.80 0.85 0.90 0.031 0.033 0.035
    A1 0.00 0.02 0.05 0.000 0.001 0.002
    A3 0.20 REF 0.008 REF
    b 0.18 0.25 0.30 0.007 0.010 0.012
    D/E 4.00 BSC
    D2/E2 2.35 2.50 2.65 0.093 0.098 0.104
    e 0.50 BSC
    L 0.30 0.40 0.5 0.012 0.016 0.020
    K 0.20 --- --- 0.008 --- ---
    R 0.09 --- --- 0.004 --- ---
    aaa --- --- 0.15 --- --- 0.006
    bbb --- --- 0.10 --- --- 0.004
    ccc --- --- 0.10 --- --- 0.004
    ddd --- --- 0.05 --- --- 0.002
    eee --- --- 0.08 --- --- 0.003
    fff --- --- 0.10 --- --- 0.004



规格参数

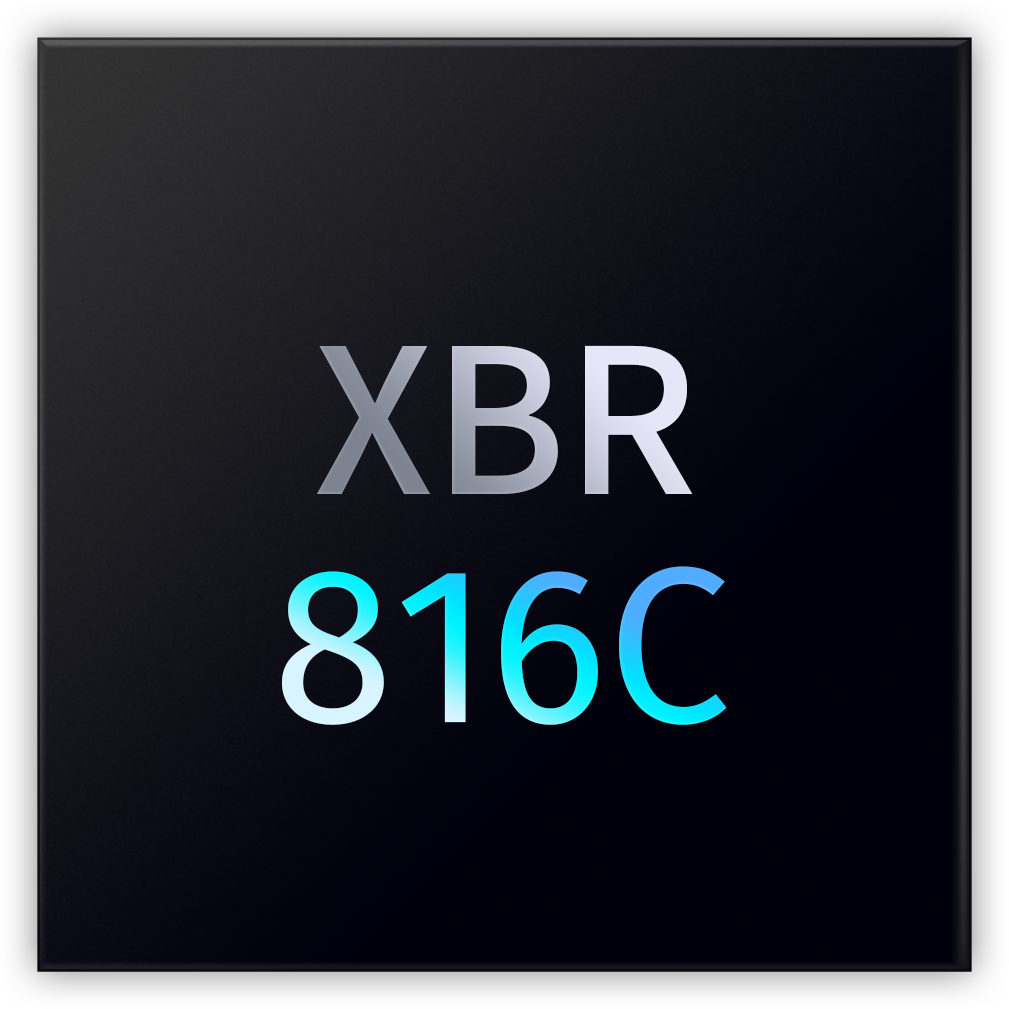

XBR816

规格参数

9.85GHz

中心频率

-95dBm

接收灵敏度

2kV

抗静电能力

2dBm

发射功率

60mA

工作电流

1.2V

工作电压

> 30dBc

谐波抑制

QFN24 4mm × 4mm

封装尺寸

XBR816C

规格参数

10.525GHz

中心频率

-95dBm

接收灵敏度

2kV

抗静电能力

2dBm

发射功率

65mA

工作电流

1.2V

工作电压

> 30dBc

谐波抑制

QFN24 4mm × 4mm

封装尺寸

  • PIN编号

    OPOUT1

    功能

    1

    OPOUT1

    第一级OP IF 输出

    2

    MIXERN

    差分中频信号N

    3

    MIXERP

    差分中频信号P

    5

    FDBK

    OP 反馈回路

    6

    OPOUT2

    第二级OP IF 输出

    9

    TXN

    射频输出端

    13

    VDDPA

    1.2V  ESD保护电压

    15 VDD_T 发射机1.2V电源

    16

    VBBUF

    缓冲级偏置电压

    17

    VDD_R

    接收机1.2V电源

    18

    VDD_B

    基带1.2V电源

    21

    RX

    射频接收端

    4,7,8,10,11,12,14,19,20,22,23,24

    NC

    未连接

    25

     VSS

    接地

  • 象征 尺寸(毫米) 尺寸(英寸)
    最小 典型 最大 最小 典型 最大
    A 0.80 0.85 0.90 0.031 0.033 0.035
    A1 0.00 0.02 0.05 0.000 0.001 0.002
    A3 0.20 REF 0.008 REF
    b 0.18 0.25 0.30 0.007 0.010 0.012
    D/E 4.00 BSC
    D2/E2 2.35 2.50 2.65 0.093 0.098 0.104
    e 0.50 BSC
    L 0.30 0.40 0.5 0.012 0.016 0.020
    K 0.20 --- --- 0.008 --- ---
    R 0.09 --- --- 0.004 --- ---
    aaa --- --- 0.15 --- --- 0.006
    bbb --- --- 0.10 --- --- 0.004
    ccc --- --- 0.10 --- --- 0.004
    ddd --- --- 0.05 --- --- 0.002
    eee --- --- 0.08 --- --- 0.003
    fff --- --- 0.10 --- --- 0.004
