参考设计

近距轻扫+运动感知

XBR816/C

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动和微动的检测
该产品定位为近距轻扫或接近感知场景应用
壁挂或嵌入式安装

规格描述

产品尺寸:7mm×40mm×2.5mm
工作电压:DC 3.3~12V
工作电流:10mA
感知角度:110°±10°
感知距离:0.1~0.2m(可调,近距轻扫)
               1~4m(可调,接近感知)
输出电压:3V
输出信号:TTL高低电平
通信方式:串口

应用场景

局部空间照明:如橱柜、衣柜、书柜、酒柜等;酒店、家居面板开关、86控制盒等;
广告机亮屏/接近感应

搭载芯片

存在感知

XBR816/C

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动、微动和静止的检测
该产品定位为存在感知场景应用,基于对生命体征呼吸的判断实现对静止的检测
家居环境的空间覆盖,可独立完成感知;尤其适用于小环境(≤15㎡)内检测
吸顶式安装应用
具备感光检测的能力(可选)

规格描述

产品尺寸:32mm×32mm×2.5mm
工作电压:DC 5~12V
工作电流:70mA
感知角度:110°±10°
感知距离:半径1.5~2m(挂高3m)
输出电压:3.3V
输出信号:TTL高低电平
通信方式:串口

应用场景

智慧酒店(卧室,卫生间)、智慧养老、智慧办公、智慧照明(电梯,会议室,厨房)等

搭载芯片

运动感知(红外遥控)

XBR816/C

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动和微动的检测
该产品定位为认证版微/运动感知场景应用
具备感光检测的能力(可选)
吸顶式安装应用
具备红外遥控功能,遥控器选配
可满足CE/FCC等出口认证的要求

规格描述

产品尺寸:23mm×34mm×3mm
工作电压:DC 3.3V~12V
工作电流:30mA
感知角度:110°±10°
感知范围:半径3~5m(挂高3m)
输出电压:3V
输出信号:TTL高低电平
通信方式:串口

应用场景

智慧照明:车库、楼道、家居、办公、酒店、校园等;

智慧安防、家电

搭载芯片

运动感知(小尺寸)

XBR8161

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动和微动的检测
该产品定位为微/运动感知场景应用
壁挂,吸顶或嵌入式安装
具备感光检测的能力(可选)
可满足CE/FCC等出口认证的要求

规格描述

产品尺寸:16mm×16mm×2mm
工作电压:DC 3.3~12V
工作电流:6mA
感知角度:90°±10°
感知范围:半径2~4m (挂高3m)
               6~8m(可调,接近感知)
输出电压:3V
输出信号:TTL高低电平
通信方式:串口

应用场景

局部空间照明:如橱柜、衣柜、书柜、酒柜等;

家居面板开关、86控制盒等;

搭载芯片

近距轻扫

XBR816/C

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动和微动的检测
该产品定位为超近距轻扫感知场景应用
壁挂或嵌入式安装

规格描述

产品尺寸:7mm×33mm×2mm
工作电压:DC 3.3~12V
工作电流:12mA
感知范围:0.05~0.25m

             (可调,超近距轻扫)
输出电压:3V
输出信号:TTL高低电平

通信方式:串口

应用场景

手扫开关:酒店、家居面板开关、86控制盒等;局部空间照明:如橱柜、衣柜等

搭载芯片

手势识别

XBR816/C

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动和微动的检测,除此之外还具有手势识别的功能,该产品定位为微/运动+手势识别场景应用,可广泛应用于智能马桶领域

规格描述

产品尺寸:34mm×43mm×2mm
工作电压:DC 5-12V
工作电流:50mA
感知角度:水平方向:50°
               垂直方向:90°
感知范围:0.5~3m(档位可调)
输出电压:3V
输出信号:TTL高低电平
通信方式:串口

应用场景

智能卫浴:智能马桶

搭载芯片

低功耗接近感知

XBR818

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动的检测
芯片内置算法,无需外挂单片机,超高性价比。主要针对低成本或低功耗的应用领域
该产品定位为接近感知场景应用,适合壁挂安装
模组参数(感应距离、延时)可通过外界电阻调整
超低功耗输出,可满足部分电池供电产品需求

规格描述

产品尺寸:8mm×40mm×2mm
工作电压:DC 5~12V
工作电流:常供电≤16mA
               低功耗≥100μA
感知角度:水平方向:95°
               垂直方向:120°
感知距离:2~6m(可调)
输出电压:3.3V
输出信号:TTL高低电平

应用场景

局部空间照明:如地脚灯,橱柜灯,小夜灯等;

酒店、家居面板开关、86控制盒等;

搭载芯片

低功耗运动感知

XBR818

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动的检测
芯片内置算法,无需外挂单片机,超高性价比。主要针对低成本或低功耗的应用领域
该产品定位为运动感知场景应用。壁挂或吸顶安装;小尺寸,适合嵌入式安装
模组参数(感应距离、延时)可通过外界电阻调整超低功耗输出,可满足部分电池供电产品需求

规格描述

产品尺寸:15mm×15mm×2mm
工作电压:DC 5~12V

工作电流:常供电≤16mA
               低功耗≥100μA
感知角度:100°±10°
感知距离:半径2~4m (挂高3m)
               8~10m(可调,接近感知)
输出电压:3V
输出信号:TTL高低电平

应用场景

智慧照明:球泡灯,筒灯,吸顶灯;

智能猫砂盆,喂食器;

智慧安防:智能门锁,猫眼;

搭载芯片

运动感知

XBR816/C

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动和微动的检测
该产品定位为微/运动感知场景应用
吸顶式安装应用,嵌入灯具中使用
可以有效滤除工频干扰
具备感光检测的能力(可选)

规格描述

产品尺寸:17mm×17mm×3mm
工作电压:DC 5~12V
工作电流:16mA
感知角度:110°±10°
感知距离:半径≥3m (挂高3m))
输出电压:3.3V
输出信号:TTL高低电平/PWM信号
通信方式:串口

应用场景

智慧照明:地下室、车库(T8灯管),楼道(吸顶灯)

搭载芯片

运动感知

XBR816/C

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动和微动的检测
该产品定位为微/运动感知场景应用
壁挂式安装应用,同时兼具邮票孔

规格描述

产品尺寸:20mm×20mm×2mm
工作电压:DC 3.3-12V
工作电流:12mA
感知角度:110°±10°
感知距离:1~5m (86开关)
输出电压:3V
输出信号:TTL高低电平

应用场景

面板开关:酒店、家居面板开关、86控制盒等;

搭载芯片

运动感知

XBR8161

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动和微动的检测
该产品定位为微/运动感知场景应用
吸顶式安装应用
具备感光检测的能力(可选)

规格描述

产品尺寸:22mm×36mm×3mm
工作电压:DC 5~12V
工作电流:10mA
感知角度:110°±10°
感知距离:半径5~8m(挂高3m)
输出电压:3V
输出信号:TTL高低电平
通信方式:串口

应用场景

智慧照明:车库、楼道、家居、办公、酒店、校园等;

智慧安防、家电

搭载芯片

存在感知+测距

XBR8161

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动、微动和静止的检测
该产品定位为存在感知场景应用,基于对生命体征呼吸的判断实现对静止的检测,可以解决震动问题
吸顶式安装应用

规格描述

产品尺寸:18mm×32mm×3mm
工作电压:5V
工作电流:90mA
感知角度:110°±10°
感应距离:半径2~2.5m(挂高3m)
输出电压:3.3V
输出信号:TTL高低电平
通信方式:串口

应用场景

智慧酒店、智能空调(针对有震动情况的存在应用)

搭载芯片

距离测量

XBR8161

10.525GHz

功能特性

基于多普勒雷达原理,可实时输出移动目标的距离信息
FSK体制,适用于对单运动目标检测
可提供接近或远离信号
针对不同使用场景,可通过上位机快速调整参数
壁挂式安装应用
具备感光检测的能力(可选)

规格描述

产品尺寸:32mm×32mm×3mm
工作电压:DC 5~12V
工作电流:70mA
感知距离:0.3~5m
输出电压:3.3V
输出信号:TTL高低电平
通信方式:串口

应用场景

智慧家电(台灯,冰箱,空调,广告机)、智能卫浴(智能马桶)

搭载芯片

XBR818

XBR816/C

XBR8161

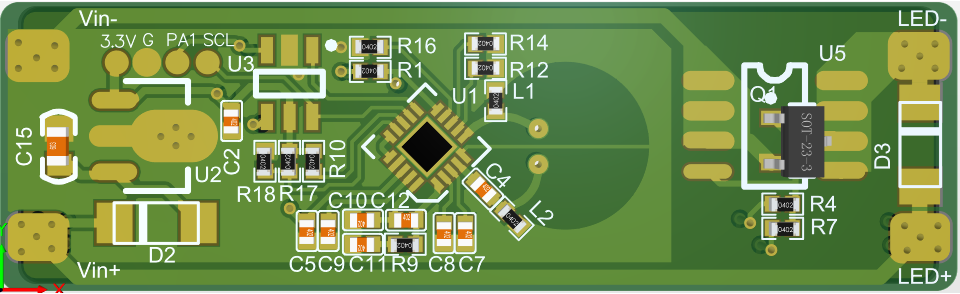

近距轻扫

XBR818

10.525GHz

功能特性

基于多普勒雷达原理,可实现对运动的检测
该产品定位为近距轻扫感知场景应用,隐蔽式安装,模组可直接嵌入到灯条中
模组使用MOS管驱动,可以直接驱动LED灯带,灯条
输出电压和输入电压相同,带载能力最大可达50W

规格描述

产品尺寸:12mm×40mm×3.5mm
工作电压:DC 5~30V
工作电流:5mA
感知距离:0.1~0.3m(可调,近距轻扫)
输出电压:5~30V(同输入)
输出信号:TTL高低电平

应用场景

局部空间照明:如橱柜、衣柜、书柜、酒柜等。

搭载芯片
